Brio - Автоматика для насосов Italtecnica (Италия)

Italtecnica – это итальянская компания, специализирующаяся на производстве систем автоматизации для насосных установок и других оборудований в водоснабжении и других отраслях. Компания производит контрольно-измерительные приборы, датчики, автоматические системы управления, реле и другие компоненты для оптимизации работы насосных систем.

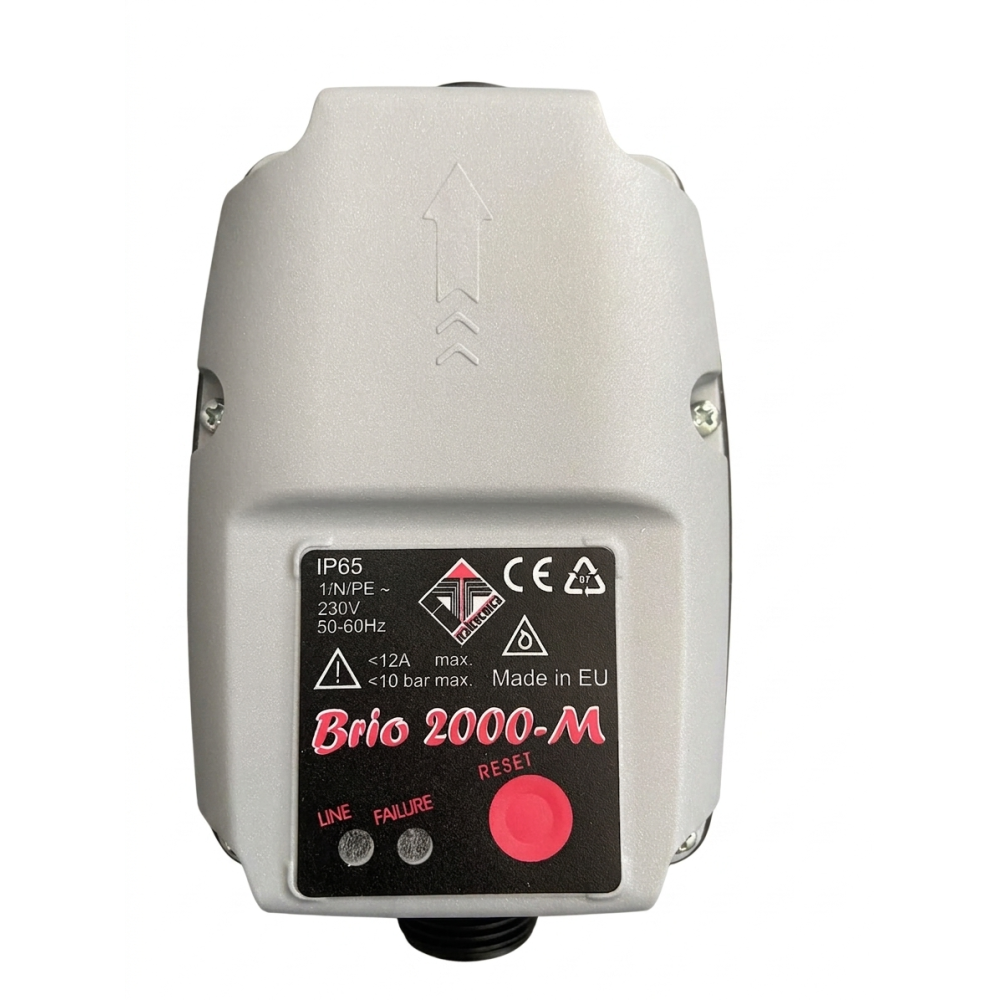

BRIO -это электронное устройство управления насосом, (Italtecnica) предназначено для автоматического включения и выключения электрического насоса при падении давления (открытии крана), и прекращении потока через систему (закрытии крана) соответственно.

Более того, BRIO  отключает насос при отсутствии потока воды, предотвращая работу насоса без воды.

Рекомендуется использовать BRIO  в системах водоснабжения, в которых отсутствуют взвешенные частицы. Если это невозможно, следует установить фильтр на входе в устройство.

Требования безопасности

Для предотвращения удара электрическим током и пожара, прочитайте и строго следуйте следующим правилам:
Всегда отключайте устройство от электрического тока перед проведением любых работ;
Подключая устройство используйте кабель соответствующего сечения по мощности насоса;
Когда BRIO  используется для плавательных бассейнов или фонтанов, необходимо использовать автоматический дифференциальный выключатель на 30мА.

ВНИМАНИЕ когда устройство отключает насос, трубы находятся под давлением. При проведении любых работ необходимо открыть кран для сброса давления.

Работа

При подключении в систему устройство включается на 15 секунд. Все последующие включения устройства происходят при снижении давления в системе (при открытии крана) до установленного значения.

В традиционной системе водоснабжения с реле давления и гидроаккумулирующим баком насос отключается при достижении определенного давления. В противоположность этому в BRIO насос отключается при снижении потока воды ниже минимального значения. При достижении минимального потока происходит задержка выключения от 7 до 15 секунд. Логика этой функции – сократить количество включений насоса.

Одно из основных достоинств этого устройства – управление насосом без гидроаккумулируещего бака. Такой способ лучше использовать при долговременных водоразборах, поливе, перекачке, а также с целью экономии места в помещении или приямке. Насосная автоматика BRIO  также может использоваться с гидроаккумулирующим баком и реле автоматики:

• С гидроаккумулирующим баком и реле давления. В этом случае максимальное давление воды в системе Р (выкл. ) будет задаваться на реле давления, а минимальное Р (вкл. ) – на BRIO  (рис.1 поз.5). При этом настройку нужно сделать так, чтобы Р (вкл. ) на BRIO  было меньше, чем Р (вкл. ) на реле давления. Сетевое напряжение поступает на контакт BRIO  (рис.1 поз.7). С контактов BRIO  (рис.1 поз.4) питание подается на реле давления, а с реле — на насос.

• С гидроаккумулирующим баком без реле давления. В этом случае минимальное давление Р (вкл. ) выставляется на BRIO  винтом (рис.1 поз.5). Р (вкл. ) должно быть чуть больше минимального давления указанного на корпусе насоса. Выключается насос при достижении максимального давления в системе, которое может создавать насос (Рмакс. указанное на корпусе насоса).

Установка

• BRIO  устанавливается в любом месте системы после насоса перед гидроаккумулирующим баком до первой точки разбора воды. Направление стрелки на корпусе устройства должно совпадать с направлением движения воды в системе водоснабжения. Проверьте герметичность всех соединений. Если вы используете насос с максимальным давлением более 10 бар, установите на входе устройства редуктор давления.

• Используя фастоны, подключите устройство к насосу и электросети.

• Минимальное рабочее давление установлено на заводе 1,5 бар, что является оптимальным значением для большинства применений. Минимальное рабочее давление может быть отрегулировано в случае необходимости путем вращения отверткой винта (рис.1 поз.5)

• При сливе воды из системы (например, на зимнее время) необходимо учесть, что BRIO имеет встроенный обратный клапан.

Для обеспечения корректной работы BRIO максимальное давление насоса должно быть по крайней мере на 0,6 бар выше, чем минимальное рабочее давление BRIO .

Внимание: При монтаже не прилагайте чрезмерных усилий, чтобы не повредить пластмассовый корпус. Используйте тефлоновую ленту для герметизации. Запрещается использовать паклю.

Пуск

Внимание: В случае, если уровень воды источника ниже места расположения насоса, всасывающая магистраль должна быть оборудована обратным клапаном.

5.1 Перед включением заполните всасывающую магистраль водой, включите подачу электричества на BRIO. Когда насос выключится, откройте кран расположенный после насоса.

5.2 Инсталляция правильная если поток регулярный и если насос работает непрерывно. Если нет воды – нажмите и удерживайте кнопку RESET (более 50 сек) для устранения воздействия BRIO  на систему водоснабжения. Если проблема не устранилась, повторите п.5.1.
Остановка «сухой ход»: красная лампочка FAILURE LED горит при выключенном насосе в случае срабатывания системы защиты от сухого хода. Для перезапуска системы нажмите кнопку «RESET» после проверки наличия воды в системе.
